Turbine Kaplan, Francis ou vis d’Archimède : quelle technologie pour votre basse chute ?

Vous êtes propriétaire d’un moulin, votre droit d’eau est validé, et chaque jour, l’eau qui s’écoule sous vos yeux vous rappelle ce potentiel énergétique inexploité. La question devient vite obsédante : quelle technologie pour transformer ce courant en électricité ? Le marché vous présente un défilé de solutions : la robuste turbine Francis, l’efficace Kaplan, ou l’écologique vis d’Archimède. La tentation est grande de se lancer dans une comparaison de fiches techniques, à la recherche de la turbine offrant le plus de kilowatts pour votre hauteur de chute.

Mais si cette approche, centrée sur le seul composant final, était une erreur coûteuse ? Si le secret d’une installation rentable et pérenne ne résidait pas dans le nom de la turbine, mais dans une série de paramètres d’ingénierie souvent négligés au départ ? Des facteurs comme le diamètre de la conduite, l’efficacité du dégrilleur, ou ce phénomène physique invisible qu’est la cavitation ont un impact bien plus déterminant sur votre production annuelle réelle et vos coûts de maintenance.

Cet article va au-delà du simple catalogue. En tant qu’ingénieur, notre objectif n’est pas de vous vendre une technologie, mais de vous donner les clés pour raisonner sur l’ensemble du système. Nous allons décortiquer les points de défaillance potentiels et les leviers d’optimisation, de la prise d’eau jusqu’au raccordement au réseau, pour vous permettre de poser les bonnes questions à vos futurs fournisseurs et de sécuriser votre investissement sur le long terme.

Pour vous guider dans cette démarche d’ingénierie, cet article est structuré pour aborder chaque composant et chaque concept clé, du plus visible au plus insidieux. Le sommaire ci-dessous vous permettra de naviguer entre les différents aspects techniques et réglementaires qui feront le succès de votre projet.

Comment calculer le diamètre optimal de la conduite pour limiter les pertes de charge hydrauliques ?

Avant même d’arriver à la turbine, l’eau parcourt un chemin dans une conduite forcée. Chaque mètre de ce parcours génère des frottements qui freinent l’eau et diminuent l’énergie disponible. C’est ce qu’on appelle les pertes de charge. Choisir une conduite trop étroite pour économiser sur l’investissement initial est une erreur classique : c’est comme essayer de boire un milkshake avec une paille trop fine. L’effort est immense, et le débit ridicule. En hydroélectricité, cela se traduit par une perte de hauteur de chute nette, et donc une perte directe de production, 24h/24.

Le calcul du diamètre optimal est un arbitrage entre le coût de la conduite (qui augmente avec le diamètre) et la valeur de l’énergie perdue sur 20 ans. Il intègre la longueur, la rugosité du matériau et le débit maximal. Historiquement, le passage aux technologies modernes a eu un impact significatif. Par exemple, les conduites soudées, qui ont remplacé les conduites rivées, ont permis de réduire les pertes de charge de près de 40%, démontrant l’importance du choix du matériau.

Cet arbitrage est fondamental : un investissement légèrement supérieur dans une conduite bien dimensionnée est presque toujours rentabilisé par les kilowattheures supplémentaires produits chaque année. Ignorer ce calcul, c’est commencer son projet avec un handicap énergétique intégré.

Pourquoi une turbine surdimensionnée ne produira rien pendant 6 mois de l’année ?

L’une des plus grandes idées reçues est de choisir une turbine capable d’absorber le débit maximal de votre cours d’eau, celui observé lors des crues printanières. C’est une stratégie vouée à l’échec économique. Le débit d’un cours d’eau n’est pas constant ; il varie énormément au fil des saisons. Le véritable outil de décision de l’ingénieur est la Courbe des Débits Classés (CDC). Ce graphique, construit à partir de mesures sur un an minimum, indique pendant combien de jours par an un certain débit est disponible ou dépassé.

L’analyse de la CDC révèle souvent qu’un débit très élevé n’est présent que quelques jours par an. Dimensionner votre turbine pour ce pic (le « débit d’équipement ») implique un investissement massif dans une machine qui ne fonctionnera à plein régime que très rarement. Le reste de l’année, en période d’étiage (basses eaux), le débit sera insuffisant pour la démarrer, et votre production sera nulle. L’art du dimensionnement consiste à choisir un débit d’équipement plus modeste, qui garantit un facteur de charge élevé, c’est-à-dire un grand nombre d’heures de fonctionnement par an. Selon France Hydro Électricité, la réalité du terrain montre que 75% des sites neufs fonctionnent entre 2000 et 4300 heures annuelles, ce qui illustre bien la variabilité et l’importance de ce choix.

Le compromis est donc le suivant : accepter de « perdre » l’énergie des crues exceptionnelles pour s’assurer une production stable et rentable pendant 8 à 10 mois de l’année. Mieux vaut une turbine de 10 kW qui tourne 6000 heures par an qu’une turbine de 30 kW qui n’en tourne que 1500.

Dégrilleur automatique ou manuel : quel système choisir pour ne pas dormir à côté de la vanne ?

Le dégrilleur est la grille située à la prise d’eau. Son rôle est double : protéger la turbine des débris (branches, feuilles, etc.) et empêcher les poissons de pénétrer dans la conduite (ichtyocompatibilité). Le choix entre un système manuel et un système automatique est souvent perçu comme une simple question de confort, mais c’est en réalité un choix stratégique qui impacte directement votre temps d’astreinte et la continuité de votre production.

Un dégrilleur manuel, simple râteau, est peu coûteux à l’achat. Cependant, lors de la chute des feuilles en automne ou après un orage, il peut se colmater en quelques heures, voire en quelques minutes. Un dégrilleur colmaté stoppe l’écoulement, arrête la turbine et met votre production à zéro jusqu’à votre intervention. Cela vous impose une surveillance quasi constante et des heures de nettoyage fastidieux par tous les temps. Le dégrilleur automatique, bien que représentant un investissement initial plus élevé, travaille pour vous. Il détecte l’obstruction et lance des cycles de nettoyage, garantissant une production continue. Le tableau suivant résume les points clés de cette décision.

Le calcul est simple : le coût des heures de production perdues et le temps que vous consacrez au nettoyage rentabilisent souvent un dégrilleur automatique en quelques années seulement. C’est l’assurance de ne pas transformer votre rêve de production d’énergie en un esclavage au bord de l’eau.

Le phénomène physique invisible qui ronge vos pales de turbine en quelques années

Il existe un ennemi silencieux et destructeur pour toute installation hydroélectrique : la cavitation. Ce phénomène se produit lorsque la pression de l’eau dans certaines zones de la turbine chute en dessous de sa pression de vapeur. L’eau se met alors à « bouillir » à température ambiante, créant de minuscules bulles de vapeur. Ces bulles sont transportées par le courant vers des zones de plus haute pression où elles implosent violemment. Ce n’est pas une simple explosion, c’est un effondrement sur soi-même d’une brutalité inouïe.

L’impact de ces implosions sur les surfaces métalliques des pales est dévastateur. Comme le souligne l’expert en maintenance OxMaint, c’est un véritable pilonnage microscopique :

Chaque implosion de bulle génère un micro-jet d’eau à des pressions dépassant 60 000 psi, et dans une turbine fonctionnant à pleine charge, des milliards de ces implosions se produisent chaque seconde.

– OxMaint, Hydro Turbine Maintenance: Cavitation Monitoring, Repair & Performance Tracking

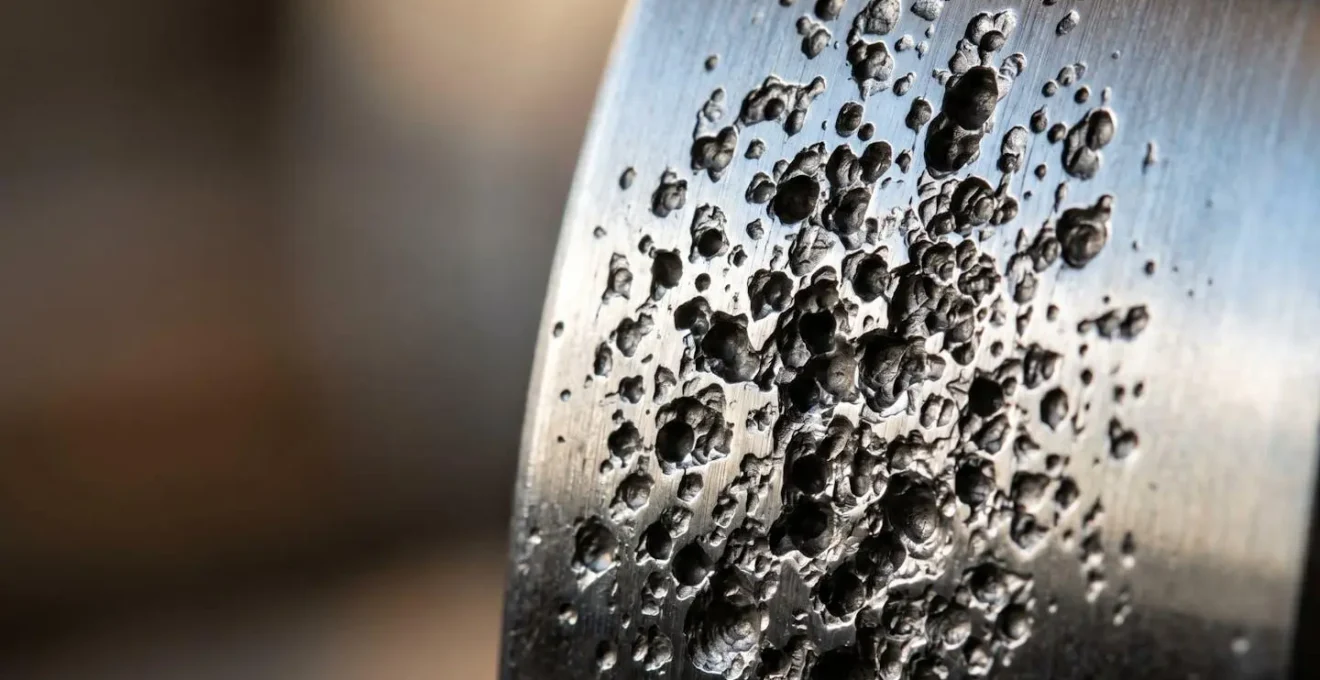

À terme, cette érosion, qui ressemble à une surface piquée de rouille, fragilise le métal, réduit le rendement de la turbine et peut conduire à la rupture pure et simple des pales. La cavitation est souvent le résultat d’un mauvais réglage, d’une conception inadaptée ou d’une utilisation de la turbine en dehors de sa plage de fonctionnement optimale. La surveillance vibratoire et acoustique permet aujourd’hui de détecter les premiers signes de cavitation et de planifier des interventions avant que les dégâts ne deviennent irréversibles, transformant une maintenance curative coûteuse en une maintenance prédictive maîtrisée.

Comment choisir votre génératrice pour synchroniser votre courant avec le réseau 50Hz d’Enedis ?

La turbine ne fait que transformer l’énergie de l’eau en énergie mécanique de rotation. C’est la génératrice (ou alternateur) qui convertit ce mouvement en électricité. Pour une installation raccordée au réseau, le choix de cette génératrice est crucial car elle doit produire un courant parfaitement compatible avec celui d’Enedis, c’est-à-dire une onde sinusoïdale à une fréquence stable de 50 Hz.

Deux grandes familles de génératrices s’offrent à vous :

• La génératrice asynchrone : Simple, robuste et moins chère, elle est souvent privilégiée pour les petites installations. Elle utilise le réseau pour se « caler » sur la bonne fréquence et la bonne tension. Son principal inconvénient est qu’elle consomme de l’énergie « réactive » sur le réseau, ce qui peut parfois être facturé par le fournisseur d’électricité si la consommation est trop importante.
• La génératrice synchrone : Plus complexe et plus coûteuse, elle permet un contrôle total de la tension et de la fréquence. Elle peut fonctionner de manière autonome (en îlotage) et même fournir des « services système » au réseau, comme le réglage de la tension, qui peuvent être rémunérés. Elle est généralement réservée aux installations de plus forte puissance.

Au-delà du type, le choix doit intégrer l’ensemble du système de raccordement. L’un des postes de dépenses souvent oubliés est le système de protection et de découplage. C’est un boîtier électronique obligatoire qui garantit que votre installation se déconnecte instantanément du réseau en cas de coupure de ce dernier, pour assurer la sécurité des agents Enedis qui interviendraient sur la ligne. Ne pas le budgétiser dès le départ est une source de mauvaises surprises financières.

Comment calculer la puissance réelle de votre chute d’eau en fonction du débit saisonnier ?

La puissance brute théorique d’une chute d’eau est une formule simple que l’on trouve partout : Puissance (en Watts) = Hauteur de chute (m) x Débit (m³/s) x 9.81 (gravité) x Rendement global. Si cette formule donne une première idée, l’erreur est de l’utiliser avec des valeurs optimistes et de s’arrêter là. En tant qu’ingénieur, nous devons la décortiquer pour en comprendre les pièges et la transformer en un outil prédictif fiable.

Le premier piège est le rendement global. Il n’est pas une constante. C’est le produit des rendements de chaque composant : conduite (pertes de charge), turbine, multiplicateur (si besoin), et génératrice. Un rendement global de 0,9 est exceptionnel, une valeur de 0,7 est plus réaliste pour une petite installation bien conçue. Le deuxième piège, nous l’avons vu, est le débit. Utiliser le débit moyen annuel est trompeur. La production n’est pas linéaire : si le débit double, la production ne double pas forcément, et si le débit est trop faible, la production est nulle.

Le calcul de la puissance et du productible réels se fait donc de manière itérative, en utilisant la Courbe des Débits Classés. On découpe l’année en plusieurs « paliers » de débit. Pour chaque palier, on calcule la puissance produite, que l’on multiplie par le nombre d’heures par an où ce débit est présent. La somme de ces productions par palier donne le productible annuel en kWh, la seule vraie mesure de la performance économique de votre projet. C’est ce chiffre qui doit être mis en regard de l’investissement. En effet, l’hydrologie du site doit être suffisamment généreuse pour assurer la viabilité. Par exemple, l’ADEME Bourgogne Franche-Comté estime que pour être rentable, le site doit permettre un fonctionnement à puissance nominale d’au minimum 3 500 heures par an (soit un facteur de charge ≥ 40%).

Pourquoi modifier la hauteur de chute peut entraîner la perte définitive de votre droit fondé en titre ?

La tentation peut être grande, pour augmenter la puissance de l’installation, de vouloir modifier le génie civil existant : rehausser un peu le barrage, creuser le canal de fuite pour gagner quelques dizaines de centimètres de chute. C’est une très mauvaise idée, qui peut avoir des conséquences juridiques catastrophiques. Votre « droit d’eau », s’il est fondé en titre, est un droit précieux car antérieur à la loi de 1919. Il est attaché à l’installation telle qu’elle existait à cette époque, caractérisée par une certaine « consistance légale », notamment sa puissance.

La loi du 16 octobre 1919 stipule que nul ne peut disposer de l’énergie des marées, des lacs et des cours d’eau sans une concession ou une autorisation de l’État.

– Code de l’énergie, Article L.511-1 du Code de l’énergie

Toute modification « substantielle » de l’ouvrage, comme un changement de la hauteur de chute, peut être interprétée par l’administration comme la création d’un nouvel ouvrage. Cela vous ferait perdre le bénéfice de votre droit historique et vous obligerait à entrer dans une procédure d’autorisation ou de concession moderne, bien plus complexe, coûteuse, et dont l’issue est incertaine. Vous devez donc considérer la hauteur de chute brute existante comme une donnée d’entrée intangible de votre projet.

L’optimisation de votre projet doit donc se faire « à l’intérieur » des limites physiques et légales de votre droit d’eau, en jouant sur l’efficacité des composants (turbine, conduite) et le choix du débit d’équipement, mais jamais en modifiant les fondamentaux de l’ouvrage.

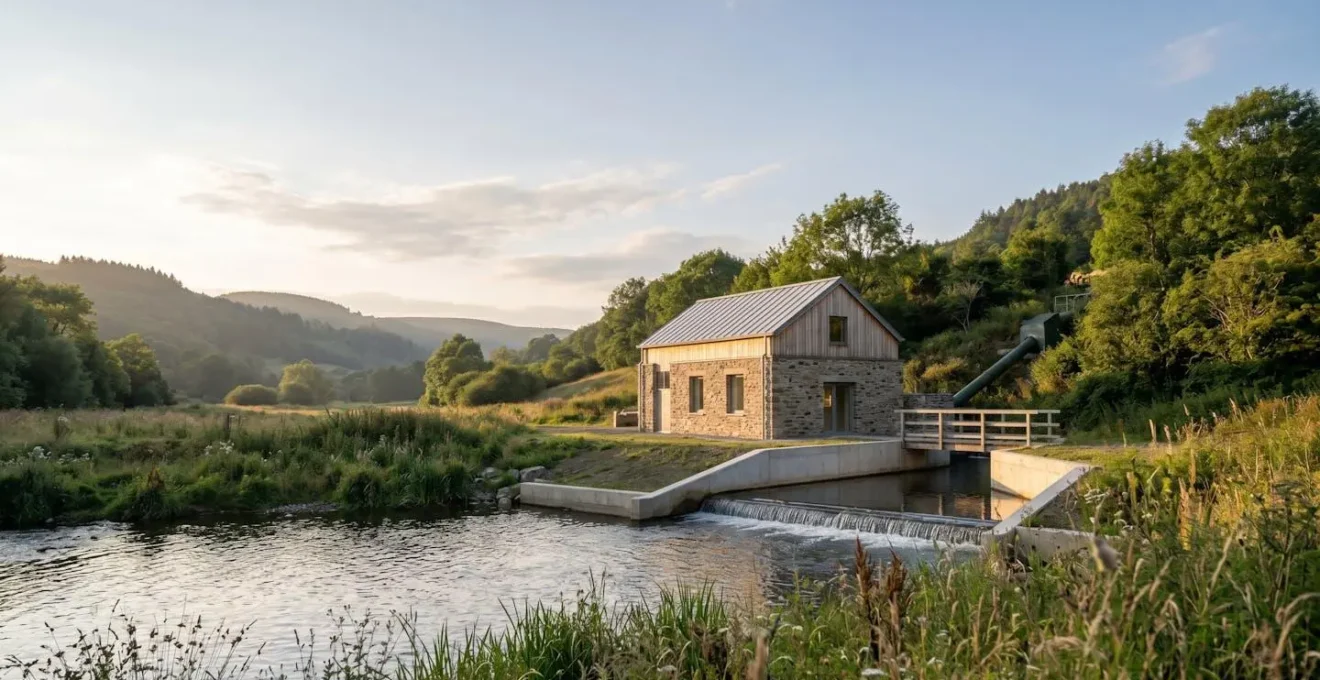

Turbine hydroélectrique : comment transformer votre droit d’eau historique en électricité ?

Transformer un droit d’eau ancestral en une source de revenus et d’énergie renouvelable est un projet passionnant, qui s’inscrit dans un paysage français déjà riche. En 2025, la France compte en effet près de 2 300 petites centrales hydroélectriques en activité, témoignant de la vitalité de cette filière. Cependant, comme nous l’avons vu, le succès ne réside pas dans le choix impulsif d’une technologie, mais dans une démarche d’ingénierie structurée et rigoureuse. Le choix entre une Kaplan, une Francis ou une vis d’Archimède ne sera que la conséquence logique d’une analyse approfondie de votre site.

Le véritable point de départ est l’audit complet de votre potentiel. La hauteur de chute est votre capital, la courbe des débits classés est votre business plan. Chaque décision technique – du diamètre de la conduite à l’automatisation du dégrilleur – doit être évaluée non pas sur son coût initial, mais sur son impact sur le productible annuel et les coûts d’exploitation sur vingt ans. L’objectif n’est pas de viser la puissance maximale, mais la rentabilité optimale.

Cette approche systémique est votre meilleure protection contre les investissements surdimensionnés, les pannes récurrentes et les déceptions financières. Elle vous permettra de dialoguer d’égal à égal avec les fournisseurs et de challenger leurs propositions pour vous assurer qu’elles sont adaptées à la réalité de votre cours d’eau, et non à leur catalogue. Pour vous aider à structurer cette démarche, la feuille de route suivante résume les étapes incontournables.

En suivant cette méthode, vous ne choisirez pas seulement une turbine, vous concevrez une centrale. Une centrale fiable, rentable et parfaitement intégrée à son environnement, pour les décennies à venir.
